Кластер RGB с 9 светодиодами Cree XLamp®: Лента XLD-AL3X03-RGB

Описание

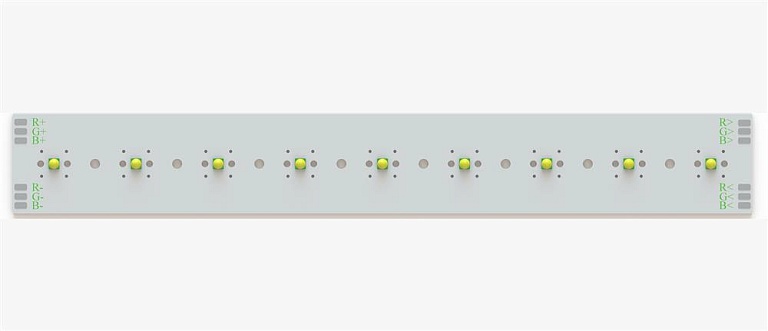

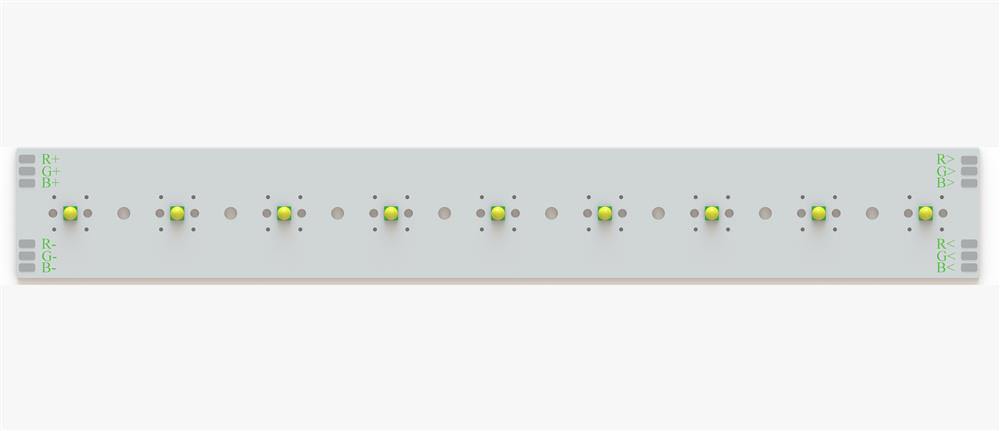

Светодиодная линейка XLD-AL3x03-RGB представляет собой прямоугольную печатную плату на алюминиевом основании с девятью установленными мощными светодиодами Cree XLamp® размером 3,45х3,45 мм, соединенными в три группы по три светодиода в каждой.

Данный кластер предназначен для применения в RGB-решениях. Подключение кластера к драйверу питания светодиодов осуществляется пайкой к контактным площадкам. Допускается использование стандартной вторичной оптики Carclo или Ledil для единичного светодиода. Кластер может использоваться как элемент светодиодной матрицы.

Для заказа возможна поставка светодиодов других цветов.

Технические характеристики

  • Рассеиваемая тепловая мощность не более 9 Вт (без применения элементов охлаждения)
  • Возможность использования линейки в составе матриц
  • Тип подключения – пайка к контактным площадкам
  • Соединение светодиодов – 3 группы по 3 светодиода последовательно
  • Печатная плата рассчитана на установку девяти мощных светодиодов Cree XLamp® серий XP-C, XP-E, XP-G, XT-E, размером 3,45х3,45 мм.
  • Поставляется с установленными светодиодами трех цветов: красного (3 шт.), зеленого (3 шт.) и синего (3 шт.)
  • Адаптирован к применению вторичной оптики Carclo или Ledil для единичных светодиодов
  • Температура эксплуатации от –40 до +70°С
  • Температура хранения от –50 до +80°С
  • Габаритные размеры: 238×32 мм.
  • Материал - алюминий
  • Цвет маски - белый
