Линзы для светодиодов - вторичная оптика

Линзы для светодиодов – элементы вторичной оптики LED приборов, выполненные из прозрачного поликарбоната, которые позволяют управлять направленностью и мощностью светового потока. Они выполняют ту же функцию, что и рефлекторы (отражатели) в светильниках с традиционными источниками света.

Характеристика LED линзы

Светодиодные светильники производятся под различные цели и задачи. Кривые силы света (КСС), которые характеризуют распределение силы света светового прибора в пространстве, соответственно, также различны. LED линзы вторичной оптики позволяют создавать различные диаграммы направленности светового потока в пространстве. Диаграмма представляет собой угол, внутри которого сконцентрировано 50% всего испускаемого светового излучения. С помощью подобной линзы вы сможете отрегулировать направление световых лучей, а также увеличить эффективность передачи света на 90%. По этому параметру различают следующие диаграммы: узкие (5-20°), средние (20-50°), широкие (более 50°). По классификации ГОСТ 17677-82 выделяют 7 типов диаграмм КСС, которые также зависят от зоны направлений максимальной силы света, измеряемой в градусах, и коэффициента формы КСС. Именно рассеивающие свойства линз под определенным углом позволяют регулировать силу освещения тех или иных объектов.

Как выбрать светодиодные led линзы?

Использование светодиодов без вторичной оптики значительно снижает их эффективность. Последние позволяют наиболее продуктивно использовать поток света в пространстве. При помощи LED линзы можно многократно увеличить плотность световых лучей и тем самым выделить необходимые зоны освещения. Чем шире диаграмма рассеивания (угол), тем слабее световой поток и, следовательно, ниже освещенность. Прежде чем купить led линзы, необходимо рассчитать площадь поверхности для освещения (подсветки). Если сила светового потока окажется незначительной, то следует выбрать осветительные решения с несколькими светодиодами.

На выбор линзы для светодиодов влияют также следующие факторы:

  • Симметричность кривой распределения света;
  • Оптическая эффективность и эффективность использования энергии;
  • Простота установки;
  • Внешний вид линзы.

Светодиодные линзы в компании Xlight

В светильниках Xlight используется оптика для светодиодов производителей LEDIL и Carclo, которая различаются по ряду вышеперечисленных параметров.

Компания LEDIL - мировой лидер а производстве оптических систем для полупроводниковых источников света. Компания производит широкую линейку линз с различными кривыми силы света для светодиодов широко известных производителей: Philips LumiLEDs, SHARP, Cree.Может быть как единичная, для отдельных светодиодов, так и групповая, для кластеров с несколькими светодиодами (мультилинза). Линзы выполнены из оптически прозрачного поликарбоната, имеют значения КПД по световому потоку не менее 80%.

Светодиодные линзы производства компании Carclo предназначены для отдельных светодиодов. Линзы выполнены из оптически прозрачного материала, имеют значения КПД по световому потоку не менее 80%. Размеры линз Carclo меньше других, что повышает их универсальность в применении.
Линзы Carclo обеспечивают для светодиодов различные типы кривой силы света: узкую, среднюю, широкую, овальную.

Модельный ряд оптики Carclo включает:

  • Линзы и держатели для светодиодов XR-E, XR-C (диаметр 20 мм);
  • Линзы и держатели для светодиодов XP-E, XP-C (диаметр 20 мм);
  • Линзы и держатели для светодиодов MC-E (диаметр 20 мм);
  • Линзы для светодиодов XP-E, XP-C, XP-G (диаметр 10 мм).

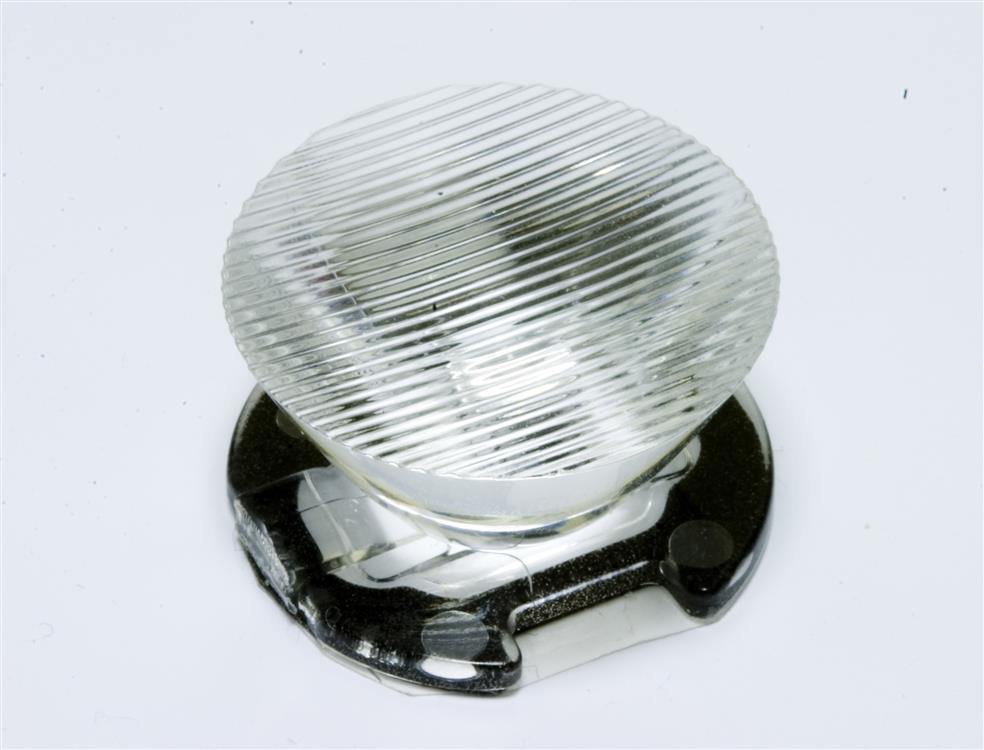

Для монтажа линзы Carclo 20 мм используется специальный держатель – holder. Разные линзы монтируются в одинаковые по габаритным размерам держатели, посадочное место соответствует по геометрии корпусу светодиода. Держатель выполнен из поликарбоната, модели держателей отличаются цветом: могут быть черными или прозрачными. Держатели не имеют на тыльной поверхности самоклеющегося состава для монтажа на плату, и их надо приклеивать к поверхности печатной платы клеем. Для монтажа линзы Carclo 10 мм не требуется держатель, линза имеет специальные ножки для крепления на печатной плате, в которой должны быть предусмотрены технологические (посадочные) отверстия.

Для оформления покупки led линзы и другой вторичной оптики от вышеперечисленных производителей достаточно отправить заявку с нашего сайта или позвонить по указанным телефонам или телефонам представителей в регионах. При необходимости специалисты компании проведут расчет мощности и предложат эффективное оптимальное решение ваших задач.

Ledil

Ledil

Компания LEDIL - мировой лидер в производстве оптических систем для полупроводниковых источников света. Компания производит широкую линейку линз с различными кривыми силы света для светодиодов широко известных производителей:Philips LumiLEDs, SHARP, Cree.

Carclo

Carclo

Линзы производства компании Carclo предназначены для отдельных светодиодов. Линзы выполнены из оптически прозрачного материала, имеют значения КПД по световому потоку не менее 80%. Размеры линз Carclo меньше других, что повышает их универсальность в применении.
