EUV: Драйверы Inventronics
Описание
Как выбрать источник питания?
Чтобы выбрать правильный источник питания, нужно знать, сколько светодиодов планируется подключить, для примера возьмём 20. При питании постоянным напряжением складываются токи. Ток, проходящий через 1 светодиод, равен 115-120 мА. Тогда суммарный ток с 20 светодиодов составит 2,4А (с учётом запаса 2,5А).
Мощность требуемого источника питания равна: 2,5А х 12В = 30Вт.
Минимальное количество светодиодов, которое можно запитать источником постоянного напряжения - один.
При расчёте мощности установки точечные источники (21401 и 21402) считаются за 1 светодиод.

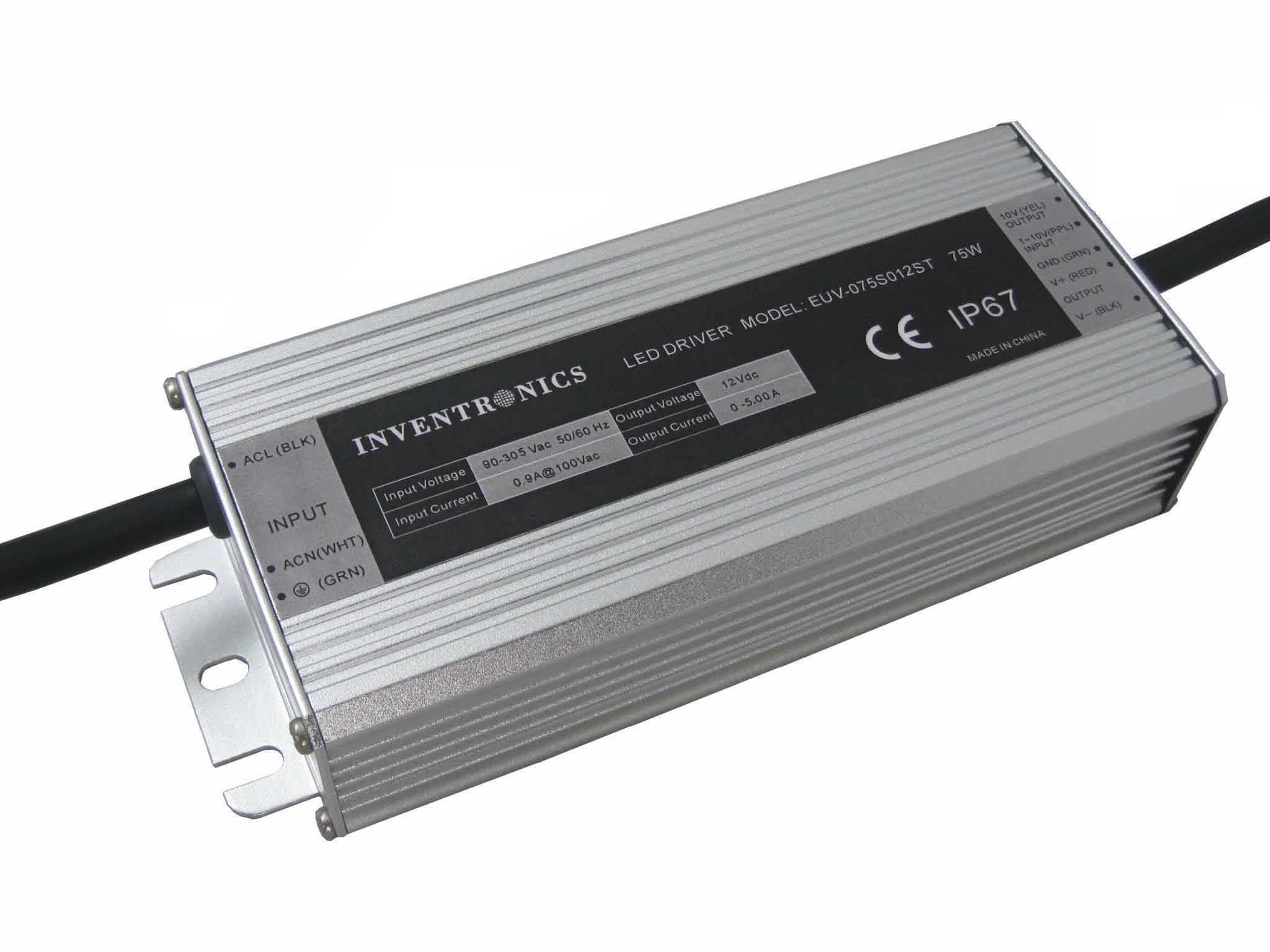

Список источников питания Inventronics:
| Наименование |
Входное/выходное напряжение, В |
Выходной ток макс., А |
Мощность макс., Вт |
Количество LED, макс. |
Габариты, мм |
| EUV-036S012ST | 90..305 AC/12 DC | 2,9 | 35 | 24 | 193x43x35 |
| EUV-052S012ST | 90..305 AC/12 DC | 4,2 | 50 | 35 | 193x43x35 |
| EUV-076S012ST | 90..305 AC/12 DC | 5 | 60 | 41 | 177x68x37 |
| EUV-100S012ST | 90..305 AC/12 DC | 8,33 | 100 | 69 | 211x68x37 |
| EUV-150S012ST | 90..305 AC/12 DC | 12,5 | 150 | 125 | 226x68x40 |
