Пример конструкции №1: Светодиодная линия XLD-LS
Описание

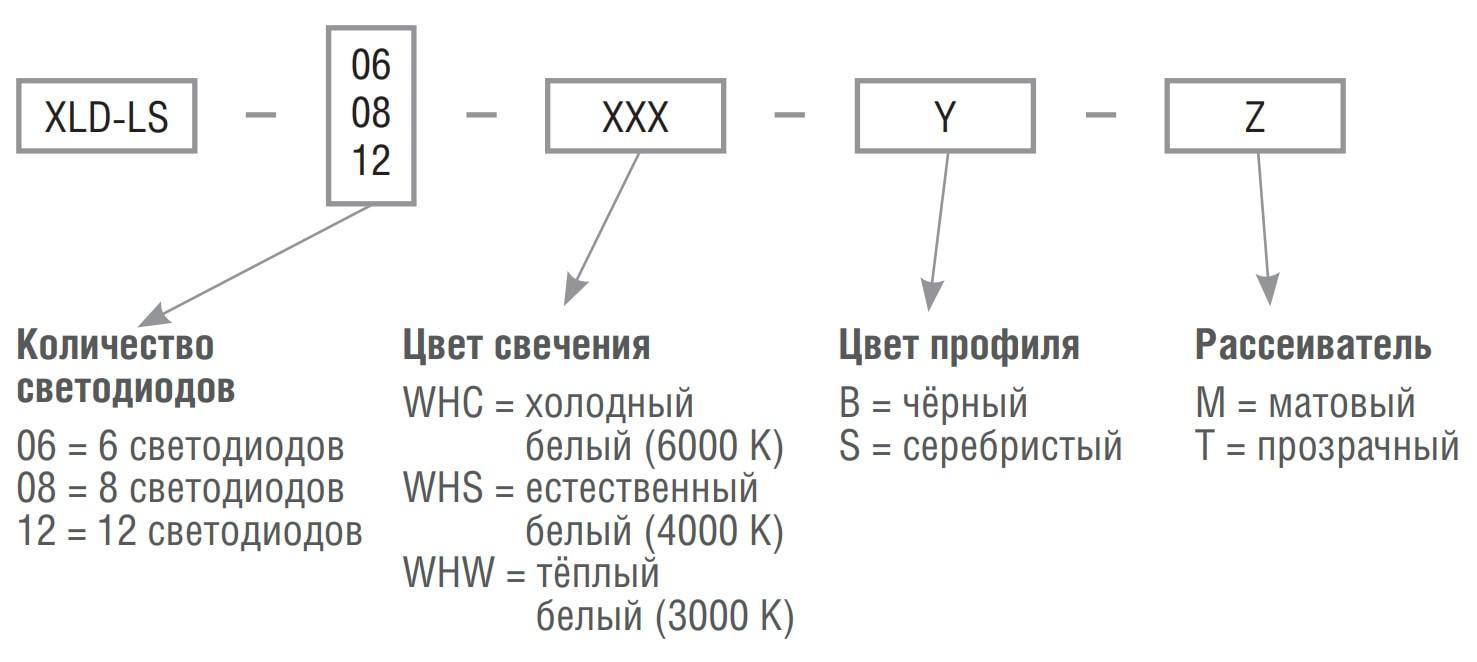

Светодиодная линия XLD-LS является одной из базовых конструкций Xlight Cabinet, на её основе можно создавать более сложные осветительные установки. Светодиодная линия XLD-LS может состоять из произвольного количества светодиодов от 1 до 12.

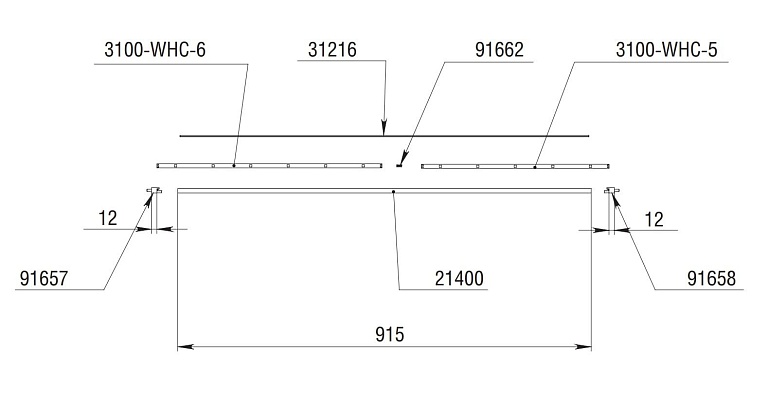

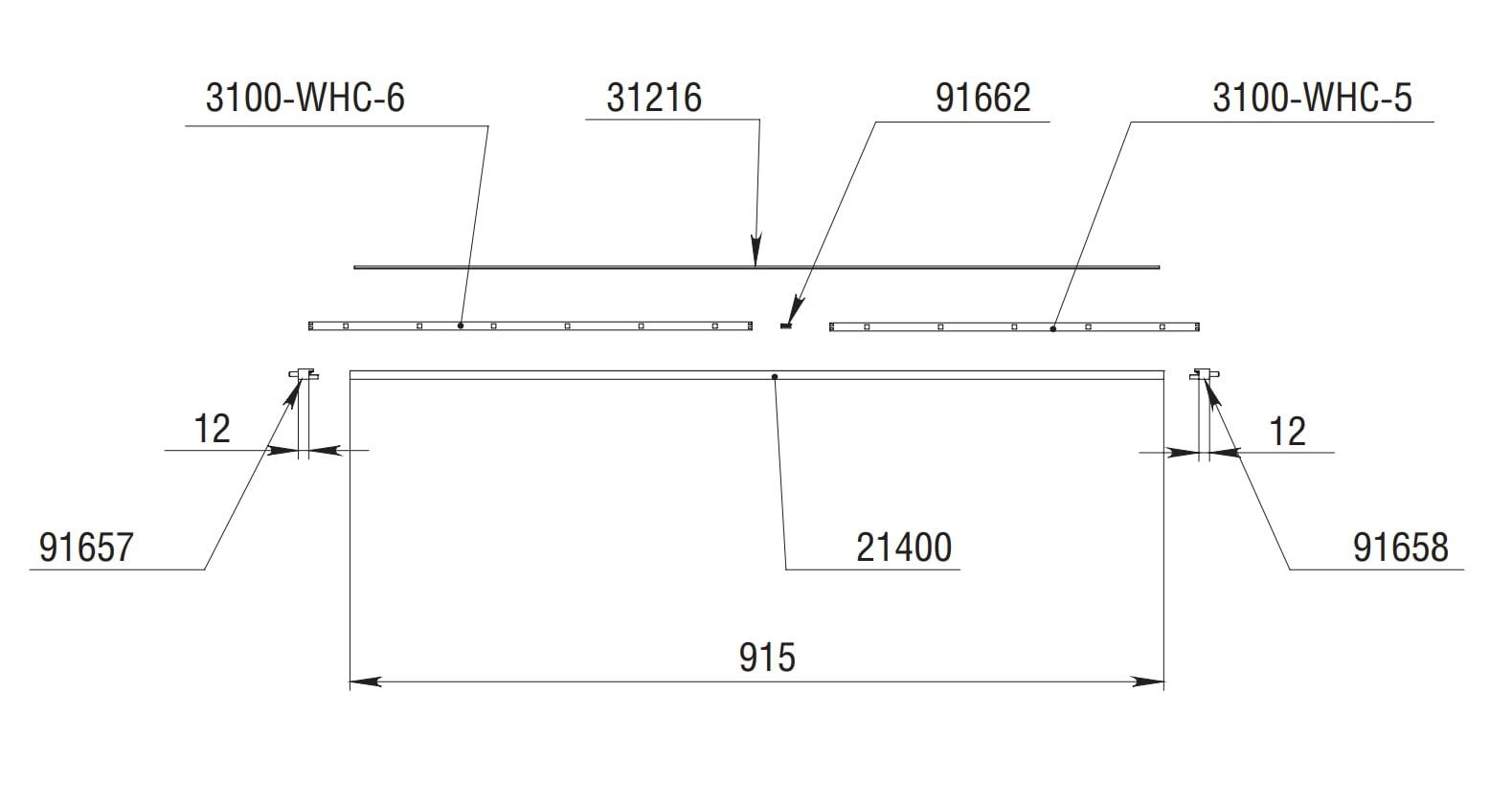

Пример расчёта длины и комплектации:
Светодиодная линия XLD-LS-11-02 представляет собой линейный светильник с 11 светодиодами Cree MX-3S с разъемами «папа» на концах. В состав изделия входят следующие компоненты:
- Кластер с 6 светодиодами 31000-WHC-6. Его длина равна произведению количества светодиодов на 83 мм (длину отрезка кластера с 1 светодиодом): 83 мм × 6 = 498 мм
- Кластер с 5 светодиодами 31000-WHC-5. Его длина равна: 83 мм × 5 = 415 мм
- Соединитель для плат 91662, при расчете длины учитывается размер 2 мм
- Алюминиевый профиль 21400. Его длина складывается из длин кластеров и соединителя для плат: 498 + 415 + 2 = 915 мм
- Разъемы «папа» 91657 и 91658. При расчете длины конечного изделия нужно учитывать 2 размера: 5 мм и 12 мм
- Рассеиватель 31216, длина которого равна длине алюминиевого профиля без учета размера 10 мм: 915 мм – 2 × 5 мм = 905 мм
Длина конечного изделия равна сумме длины профиля и длин разъемов: 915 мм + 2 × 12 мм = 939 мм

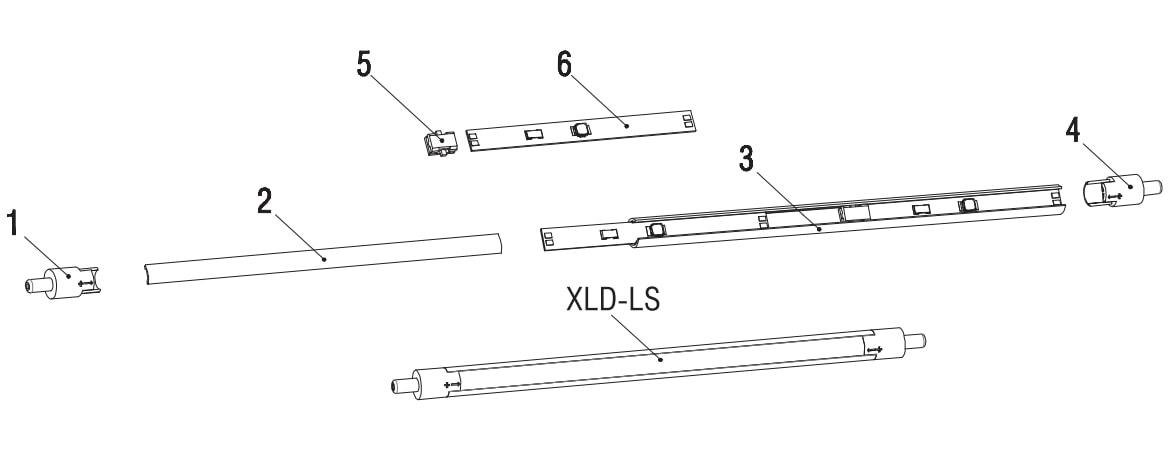

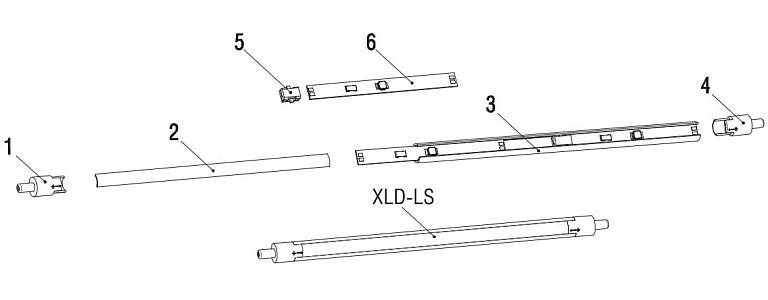

| Позиция | Номер для заказа | Описание | Кол-во, шт. |
|---|---|---|---|
| 1 | 91657 | Крышка-разъём левая, «папа» | 1 |
| 2 | 31216 | Рассеиватель | 1 |
| 3 | 21400 | Профиль | 1 |
| 4 | 91658 | Крышка-разъём правая, «папа» | 1 |
| 5 | 91662 | Соединитель для плат | 1 |
| 6 | 31000 | Линейный кластер | 2 |
