Кластер с 3 светодиодами Cree XLamp®: XLD-AC1х03-01, круглый

Описание

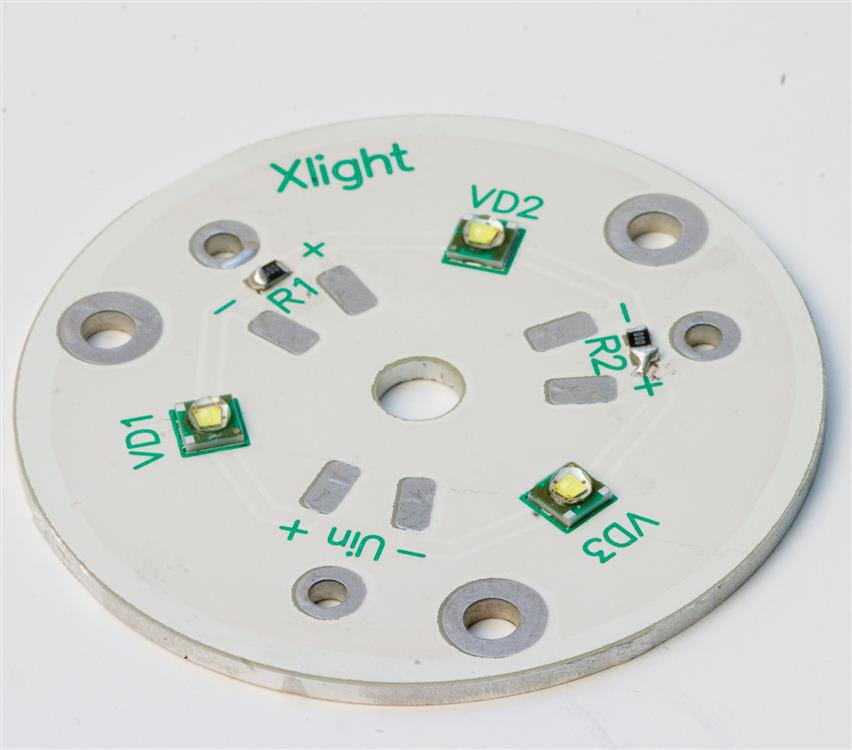

Светодиодный кластер XLD-AС1х03-01 представляет собой круглую печатную плату на алюминиевом основании с тремя установленными мощными светодиодами Cree XLamp® размером 3,45х3,45 мм с возможностью последовательного их соединения, или независимого подключения.

Подключение кластера к драйверу питания светодиодов осуществляется пайкой к контактным площадкам. Допускается использование стандартной вторичной оптики Ledil для трех светодиодов. Кластер может использоваться как элемент светодиодной матрицы.

Технические характеристики

  • Рассеиваемая тепловая мощность не более 3 Вт (без применения элементов охлаждения)
  • Возможность использования кластера в составе матриц
  • Тип подключения – пайка к контактным площадкам
  • Соединение светодиодов – последовательное или независимое
  • Печатная плата рассчитана на установку мощного светодиода Cree XLamp® серий XP-C, XP-E, XP-G, XT-E, размером 3,45х3,45мм
  • Адаптирован к применению вторичной оптики Carclo для единичного светодиода Cree XLamp®
  • Температура эксплуатации от –40 до +70°С
  • Температура хранения от –50 до +80°С
  • Диаметр 47 мм
  • Материал - алюминий
  • Цвет маски - белый
