Оптика Carclo 10 мм, 20 мм: Линзы и держатели для XP-E/XP-C,XP-G, MC-E
Описание

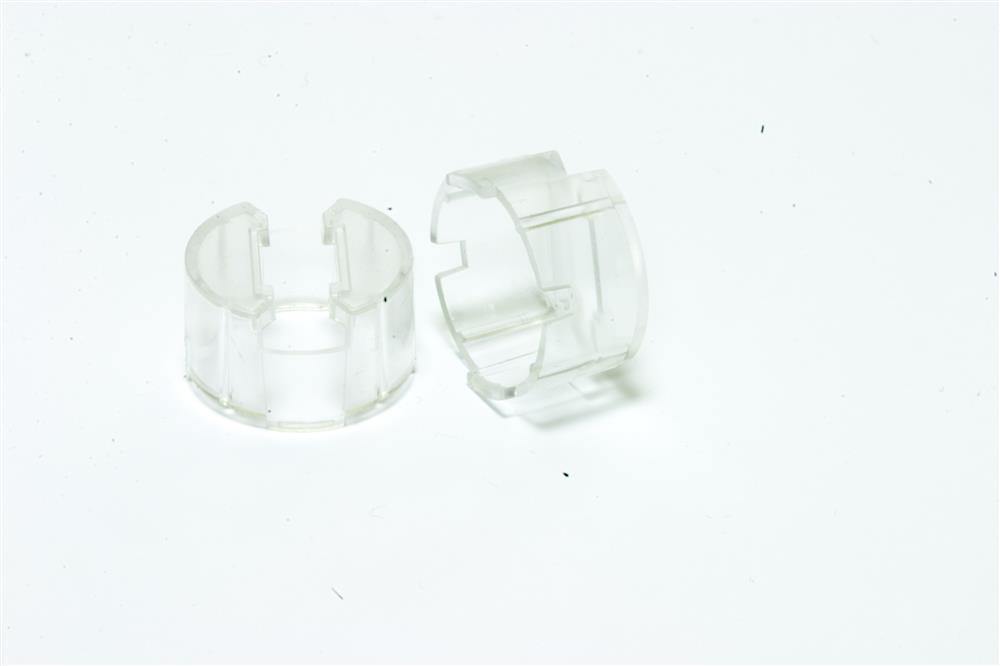

Для монтажа линз 20 мм для светодиодов Cree серии XP-E/XP-C используется прозрачный держатель 10568. Для монтажа линз 20 мм для светодиодов Cree серии MC-E используется прозрачный держатель 10513. Разные линзы монтируются в одинаковые по габаритным размерам держатели, посадочное место соответствует по геометрии корпусу светодиода. Держатели выполнены из поликарбоната, не имеют на тыльной поверхности самоклеющегося состава для монтажа на плату, держатели надо приклеивать к поверхности печатной платы клеем.

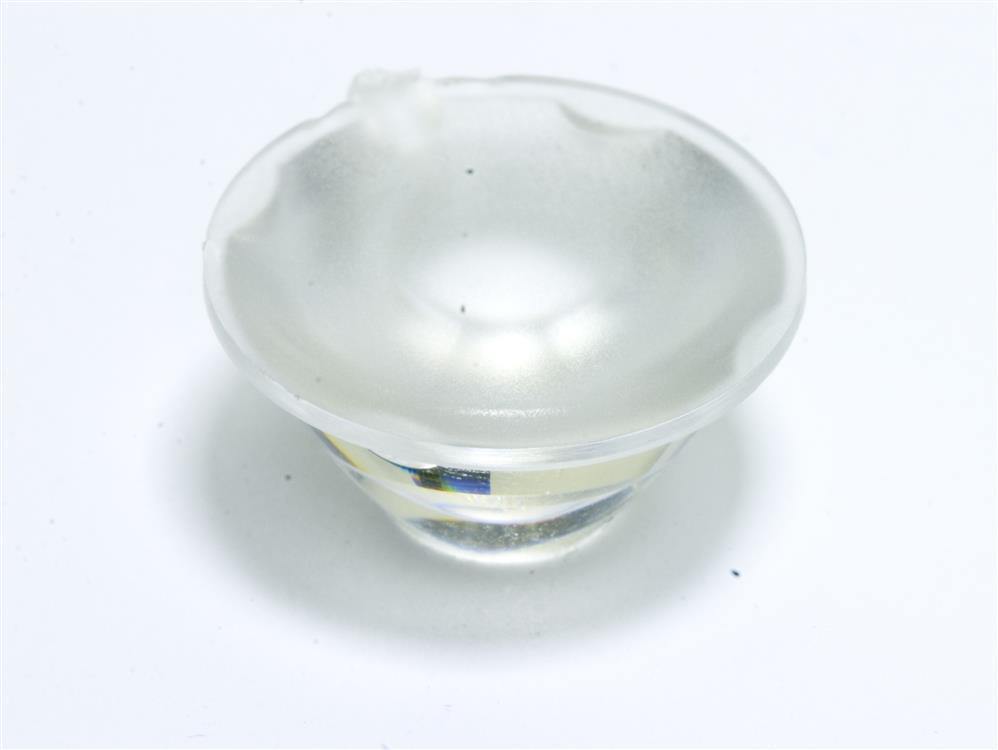

Для монтажа линз Carclo 10 мм и линз 10403 не требуется держатель, линзы имеют специальные ножки для крепления на печатной плате, в которой должны быть предусмотрены технологические (посадочные) отверстия; ножки надо приклеивать к печатной плате клеем.
