Кластер с 1 светодиодом Cree XLamp®: XLD-AC1X01-01 шестиугольный

Описание

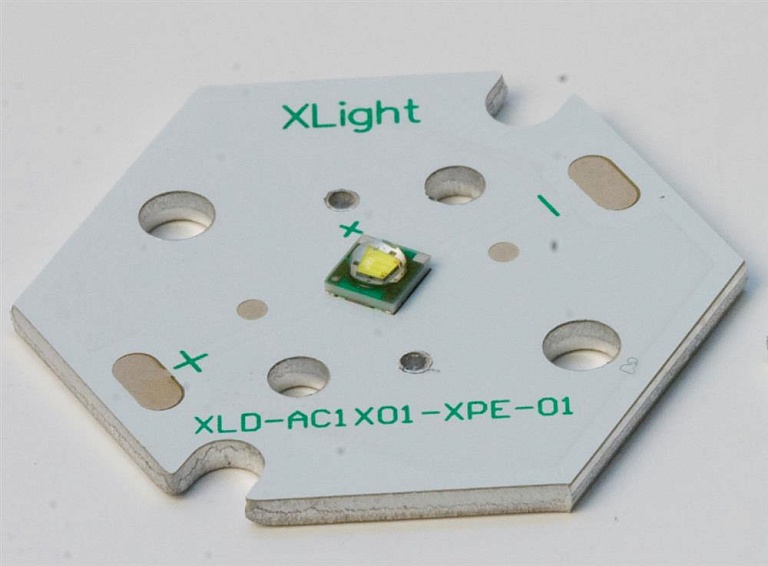

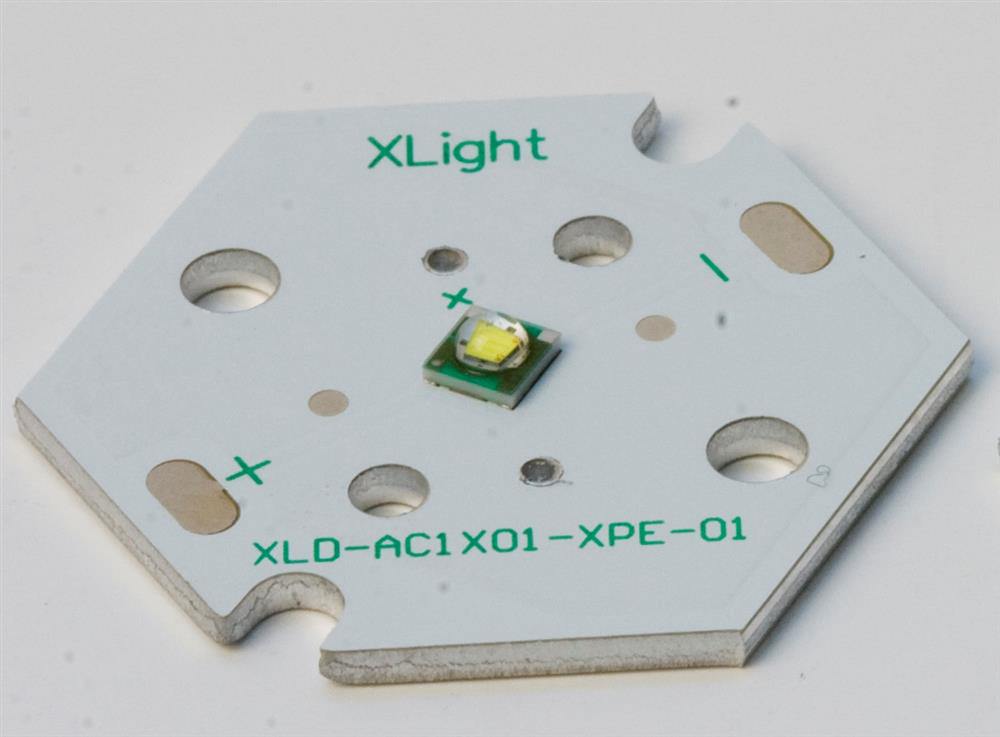

Светодиодный кластер XLD-AС1х01-01 представляет собой шестиугольную печатную плату на алюминиевом основании с одним установленным мощным светодиодом Cree XLamp® размером 3,45х3,45 мм. Подключение кластера к драйверу питания светодиода осуществляется пайкой к контактным площадкам. Допускается использование стандартной вторичной оптики для единичного светодиода. Кластер может использоваться как элемент светодиодной матрицы.

Технические характеристики

  • Рассеиваемая тепловая мощность не более 1,5 Вт (без применения элементов охлаждения).
  • Тип подключения – пайка к контактным площадкам.
  • Печатная плата рассчитана на установку мощного светодиода Cree XLamp® размером 3,45х3,45мм
  • Кластер адаптирован к применению вторичной оптики Carclo 10 мм для единичного светодиода Cree XLamp® серий XP-C,XP-E,XP-G, XT-E
  • Температура эксплуатации от –40 до +70°С
  • Температура хранения от –50 до +80°С
